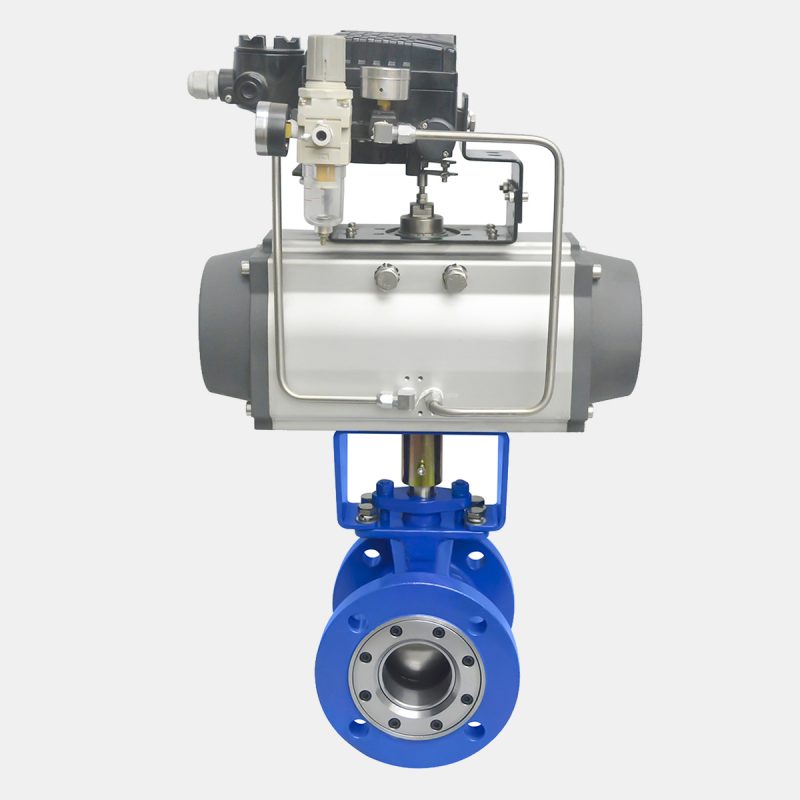

铸钢WCB 3″ 150磅级凸面法兰V型口球阀配气动执行器

铸钢WCB 3″ 150磅级凸面法兰V型口球阀配气动执行器

标准直径：3″（DN80）
孔径：全通径
名义压力：150磅级
材质：WCB
操作方式：气动执行器
设计标准：API 6D
测试/检验：API 598
端部连接：RF法兰
法兰标准：ASME/ANSI B16.5

附注：我们可以按照客户要求制造阀门。

1、V型口球阀是什么？
V型口球阀是一种控制阀，具有V形密封或V形球体。V形设计允许更好的流体控制。成型的V形孔使V型口球阀与其他球阀类型区分开来。V型口球阀配有15°-90°的角度开口，以便更容易控制并有效缓解直流水流的压力下降。我们的V型口阀门可以控制或关闭两个方向的流量，非常适合气体应用，减少了添加阀门的需求，降低了成本。

2、V型口阀门的工作原理
V型口球阀使用带有V形孔的球体。阀门可以通过手柄手动操作，也可以通过执行器自动操作。阀门通过旋转手柄来打开或关闭，同时旋转球体。当球体旋转到打开位置时，V形孔的小端首先打开。这有助于在此点实现稳定的流量控制。旋转球体相反方向即可关闭阀门。打开或关闭阀门需要手柄四分之一转来使孔与管道对齐。

3、技术规格

尺寸范围：1″-20″（25mm-500mm）
阀体材料：碳钢、不锈钢、铜合金、合金钢等
温度范围：-60°C 至 450°C
杆材料：不锈钢
压力等级：Class 150 至 Class 600/PN 2.5 至 PN110/10K-20K
关闭等级：零泄漏（弹性座圈），FCI 70-2 Class VI（金属座圈）
球体材料：碳钢、不锈钢、铜合金、合金钢等
阀体样式：双法兰、对夹式、法兰连接式
设计标准：API608、API 6D、EN1983、ISO17292

4、产品的主要特点

特别设计的V型球体对介质具有强大的剪切效果和密封性能，能够等比例地调节介质的流量特性。
该阀门符合NACE标准、API Spec 607的逸散排放功能和防火测试认证。
经过API 622认证的填料活载使阀杆密封更加安全。
球形表面可以通过硬铬镀层、除盐、超声喷涂等密封面硬化工艺进行硬化处理，以增加密封面的硬度、耐磨性和耐腐蚀性。
阀座弹簧采用夹片弹簧设计，可以为阀座密封提供预载荷，并大大降低驱动阀门所需的扭矩。
由于V型开口与阀座之间的剪切力以及阀腔内平滑圆润的流道，介质不易在腔内积聚，因此除了液体介质外，更适合于含有纤维和固体颗粒的介质系统控制。

5、V型口球阀的优势

精确的流量控制
V型控制阀的开口角度有不同的选择（15⁰、30⁰、60⁰和90⁰），提供等百分比流量特性。在0⁰到90⁰之间的任何位置旋转球体，都可以帮助实现所需的流量。精确的流量控制使管道系统中的流体流动更加准确。
低压降
流体通过V型口球阀的流道通常是直的。直流通道最大限度地减少了阀门两端的压力降。与其他控制阀相比，V型口球阀具有相对较高的流量系数（Cv或Kv）。高Cv（或Kv）值使得使用较小的V型控制阀就能达到与其他较大的控制阀相同的流量。
高关闭压力V型口球阀只需将球体旋转四分之一圈即可打开或关闭。操作的简便性使得在高工作压力下打开或关闭阀门成为可能。因此，低扭矩执行器非常适合其操作。
无气泡紧密关闭V型球阀中使用的浮动球原理有助于提供无气泡紧密关闭，并辅助流量调节。当阀门关闭时，球体在上游压力下压在阀座上，从而形成一个气密密封。这种无气泡紧密密封使得V型口球阀适用于气体应用。

6. V型口球阀的应用

V型口球阀在需要精确控制流量的场合得到应用。由于它们具有无气泡紧密关闭的特性，因此在石油和天然气行业中也备受青睐。V型口球阀的应用还包括以下几个领域：
