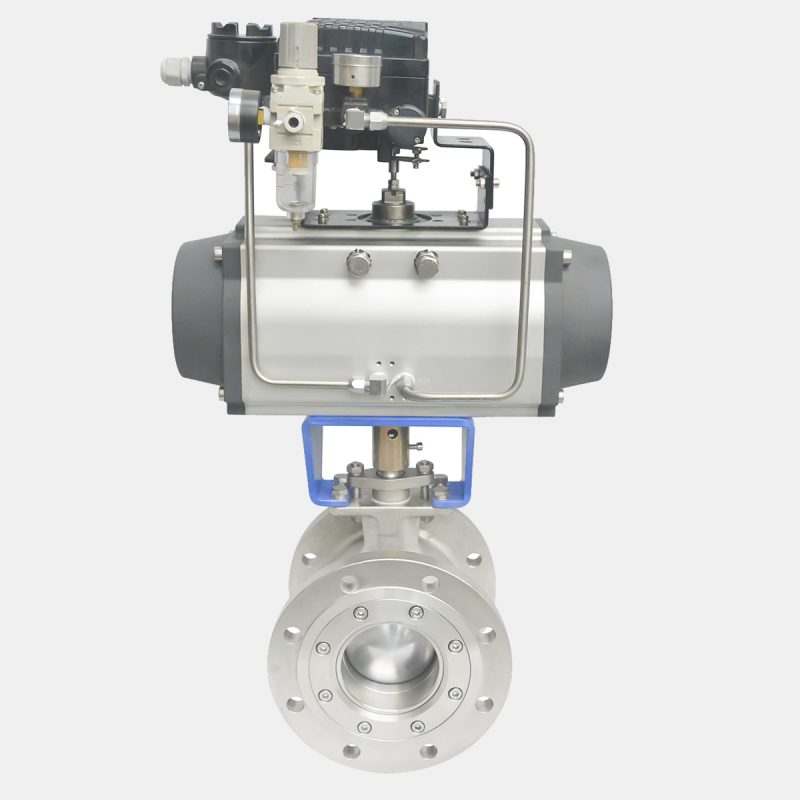

DN125，PN16，RF法兰带气动执行器的CF8铸钢V型口球阀
标准直径：5″（DN125）
通径：全通径
公称压力：PN16
材质：CF8
操作方式：气动执行器
设计标准：API 6D
测试/检验标准：API598
端部连接：RF法兰
法兰标准：EN1092-1，ASME/ANSI B16.5
PS:我们可以按照客户需求制造阀门。
一. 什么是V型口球阀？
V型口球阀是一种带有V型密封或V型球的控制阀。其“V”型设计使流体控制更为出色。V型孔是V型口球阀与其他类型球阀的主要区别。
V型口球阀具有15°-90°的角开口，方便控制并有效缓解直流中的压力下降。我们的V型口阀门可以控制或切断双向流动，非常适合气体应用，并减少了对额外阀门的需求，降低了成本。
二. V型口阀门的工作原理
V型口球阀使用一个带有V型孔的球体。该阀门可以手动操作（使用手柄）或自动操作（使用执行器）。通过旋转手柄来打开或关闭阀门，同时球体也会旋转。当球体旋转到打开位置时，V型孔的小端首先打开。这有助于在此点实现稳定的流量控制。反方向旋转球体可关闭阀门。打开或关闭阀门需要手柄四分之一转来使孔与管道对齐。
三.V 形端口阀技术规格
1.尺寸范围：1″-20″(25mm-500mm)
2.阀体材质：碳钢、不锈钢、铜合金、合金钢等
3.温度范围：-60至450度
4.阀杆材质 不锈钢
5.压力等级：150级至600级，PN 2.5至PN110，10K-20K
6.关断等级：零泄漏（弹性阀座），FCI 70-2 VI 级（金属阀座）
7.球体材料：碳钢、不锈钢、铜合金、合金钢等
8.连接类型：双法兰、对夹、凸耳
9.设计标准：API608、API 6D、EN1983、ISO17292、GOST
10.法兰标准：ASME B16.5、EN 1092-1、GOST 33259
11.检测标准：API 598、EN12266-1、ISO 5208
12认证证书：API 6D、CE、EAC、SIL3、ISO 19001、API 607、API 6FA
13.面对面标准:API 6D、ISO 5752、ASME B16.10、EN558-1
14.无组织排放ISO 158484-1
15.阀门操作器：手术 扳手、蜗轮、电动、气动等
四.V 形端口阀产品主要特点
1.特殊设计的V型球体对介质具有较强的剪切作用和密封性能，并能等比例调节介质的流量特性
2.该阀门符合NACE标准、无组织排放功能和API Spec 607防火测试认证
3.经过 API 622 认证的填料活载使阀杆密封更安全
4.球面可采用镀硬铬、脱盐、超音速喷涂等密封面硬化工艺，增加密封面的硬度、耐磨性和耐腐蚀性
5.阀座弹簧采用夹簧设计，可为阀座密封提供预紧力，大大减少驱动阀门所需的扭矩
6.由于V形开口与阀座之间的剪切力，以及阀腔内光滑圆润的流道，介质不易在腔内积聚，因此更适合介质的系统控制除液体介质外还含有纤维和固体颗粒
五.V型端口球阀的优点
1.精确的流量控制
V 形球控制阀的开口有不同的角度（15⁰、30⁰、60⁰ 和 90⁰），可提供等百分比流量特性。将球旋转 0⁰ 到 90⁰ 之间的任意位置有助于实现所需的流量。精确的流量控制可以提高管道系统中流体流量的准确性。
2.低压降
流体通过 V 形端口球阀的流路通常是直的。直流流最大限度地减少了阀门上的压降。与其他控制阀相比，V 形端口球阀具有相对较高的流量系数（Cv 或 Kv）。高 Cv（或 Kv）值使得可以使用较小的 V 球控制阀来实现与其他较大控制阀相同的流量。
3.高关闭压力
将球旋转四分之一圈就足以打开或关闭 V 形端口球阀。操作简便，可以在较高的工作压力下打开或关闭阀门。因此，较低扭矩的执行器是其操作的理想选择。
4.气密关闭
V 型球阀中使用的浮球原理有助于提供气密关闭并有助于流量调节。当它关闭时，球通过上游压力压在阀座上。这提供了气密密封。气密密封使 V 形端口球阀适用于气体应用。
六.V 形端口球阀应用
V 形端口球阀适用于需要精确控制流量的应用。由于其气密关闭性能，它们在石油和天然气行业也受到青睐。V 形端口球阀应用的其他领域包括：
1.食品和饮料加工
2.水处理
3.化学处理和储存
4.药品等
